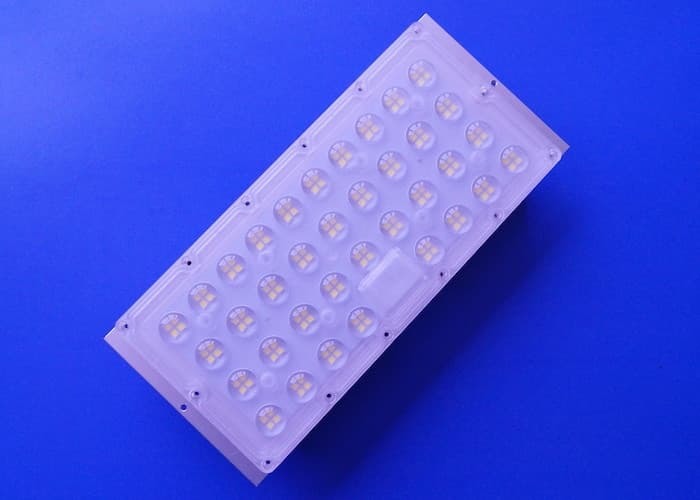

ODM 144 Point 90-градусный оптический светодиодный объектив для ПК с алюминиевой печатной платой для промышленного освещения склада

Наименование марки:	Sunshineopto
Номер модели:	СУН-ЛД253С120-36-90
МОК:	50
Цена:	negotiate
Подробная информация об упаковке:	Коробки
Условия оплаты:	Т/Т, ПАИПАЛ, западное соединение, грамм денег

Подробная информация

Описание продукта

Рейтинги и отзывы

Подробная информация

Место происхождения:

Шэньчжэнь, Китай

Сертификация:

SGS,RoHS,CE

Размер объектива:

253x120x10,6 мм

Размер печатной платы:

223х93х1,5 мм

Размер теплоотвода:

273х120х42мм

Угол луча:

90 градусов

Схема печатной платы:

8 серии 18 параллельно

Светодиодный чип:

3030 Светодиод SMD 6 В 150 мА

Материал линзы:

ПК оптического класса

пропускание:

91%

Поставка способности:

2000PCS/месяц

Выделить:

Объектив ПК 144 СИД

Склад освещая объектив ПК СИД

Массив объектива СИД доски PCB Alumimum

Описание продукта

Обзор продукта

144-точечный светодиодный линзовый модуль представляет собой высокоинтегрированное оптическое решение, сочетающее в себе линзу из поликарбоната (ПК) оптического класса с углом обзора 90° и прецизионную алюминиевую печатную плату. Этот интегрированный модуль, разработанный для OEM- и ODM-производителей светильников, упрощает сборку светильника, обеспечивая при этом превосходную оптическую эффективность, равномерное освещение и превосходное управление температурой. Точная оптическая система обеспечивает максимальное использование света и стабильную долгосрочную работу, что делает ее идеальной для проектов промышленного освещения, требующих высокой надежности и энергоэффективности. Независимо от того, используется ли этот интегрированный светодиодный модуль при разработке новых светильников или модернизации промышленного освещения, производители сокращают производственные затраты, одновременно улучшая качество продукции и эффективность установки.

Функции

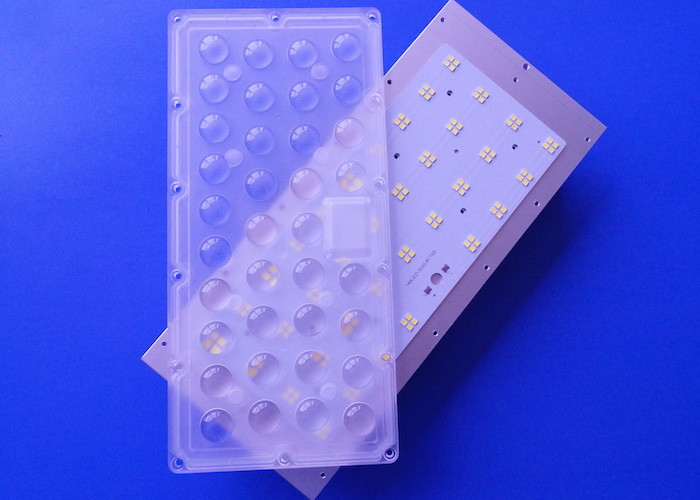

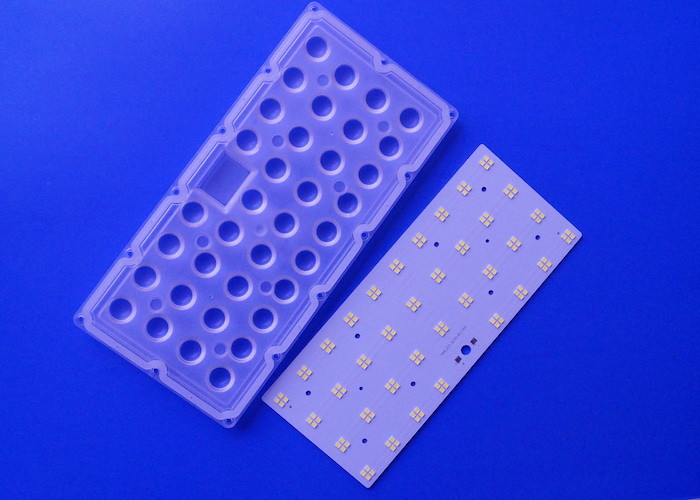

Имеет матрицу SMD 3030 высокой плотности из 144 светодиодов на печатной плате из термического алюминия со встроенной прозрачной многолинзовой оптической крышкой для ПК.
Заменяет 144 одиночные линзы одной пластиной, сокращая время сборки на 90% и обеспечивая превосходную водонепроницаемость IP65 для светильников.
Поддерживает специализированные варианты OEM/ODM, включая индивидуальное количество светодиодов, индивидуальные размеры плат и макеты упаковки частных брендов.
Оптическая конструкция 36-в-1 обеспечивает исключительную плотность светового потока и точное распределение света, сохраняя при этом низкое термическое сопротивление.
полностью сертифицирован CE RoHS и SGS, что позволяет легко соответствовать мировым экологическим стандартам.

Технические характеристики

Модель №.	САН-LD253X120-36-90
Основные части	36 линз массива + силиконовая прокладка + печатная плата + светодиод 3030 SMD + радиатор
Размер линзы	253x120x10,6 мм
Размер печатной платы	223x93x1,5 мм
Размер радиатора	273х120х42мм
Схема печатной платы	8 рядов 18 параллельных
Угол луча	90 градусов
Материал линз	ПК
пропускание	91%
светодиоды	3030 SMD, 6 В, 150 мА
Гарантия качества	Если вы получили дефектный товар, отправьте нам по электронной почте изображение дефектной детали. Мы отправим вам замену без дополнительной оплаты или предложим возврат средств.

Чертеж размеров объектива

Диаграмма луча 90 градусов

Приложения

Используется в уличных фонарях, фонарях для шоссе, туннельных фонарях, квадратных фонарях, дорожных фонарях, городском освещении, фонарях для парковочных мест, освещении дорожек, пейзажных площадок, освещении торговых точек и в других приложениях, где требуется высокий световой поток.

Информация о доставке и доставке

Способ доставки	Срок поставки
ДХЛ/УПС/ТНТ/ФЕДЕРАЛ ЕХПРЕСС	4-5 рабочих дней
EMS	10-15 рабочих дней
Регистрация воздушной почты Гонконга	15-18 рабочих дней
Торговые условия	ФОБ \| EXW \| КНФ
Доступность образца	ДА
Стандартное время доставки	3-4 рабочих дня

Часто задаваемые вопросы

В: Предлагаете ли вы настройку OEM и ODM?
А: Да. Мы предоставляем полный комплекс услуг OEM и ODM, включая оптический дизайн, оптимизацию угла луча, настройку макета печатной платы, разработку пресс-форм, гравировку логотипа, индивидуальную упаковку и полную разработку светодиодных оптических модулей.

Вопрос: Можно ли настроить размеры или угол луча?
А: Да. Размер линзы, толщина, угол луча, обработка поверхности и конструкция крепления обычно могут быть настроены в соответствии с требованиями проекта.

Вопрос: Может ли фабрика предоставить образцы?
О: Обычно доступны образцы для проверки размеров, метода монтажа, оптических характеристик и совместимости светильников. Политика образца зависит от проекта и количества заказа.

Вопрос: Каковы типичные минимальный заказ и время выполнения заказа?
О: минимальный заказ и время выполнения заказа зависят от того, является ли продукт стандартным или индивидуальным. Стандартные версии обычно имеют более короткие сроки выполнения заказа, тогда как специальные модели требуют подтверждения на основе инструментов, испытаний и планирования производства.

В: Какие услуги мы можем предоставить?
О: принятые условия доставки: FOB,CFR,CIF,EXW,FCA,экспресс-доставка;
Принимаемая валюта платежа: доллар США, евро, австралийский доллар, гонконгский доллар, юань;
Принятый тип оплаты: T/T, D/PD/A, MoneyGram, кредитная карта, PayPal, Western Union, наличные;
Язык общения: английский,китайский,испанский,русский

Вопрос: Как справиться с неисправностью?

О: Во-первых, наша продукция производится в строгой системе контроля качества, и процент бракованных изделий будет менее 0,2%.
Во-вторых, в течение гарантийного срока мы отправим новые фонари в новом заказе в небольшом количестве. В случае дефектной партии продукции мы отремонтируем ее и отправим вам повторно или обсудим решение, включая повторный вызов в соответствии с реальной ситуацией.
